Wie verbindet sich ein Auspuffkrümmer mit einem Auspuffrohr?

Ein Auspuffkrümmer und ein Abgabrohr sind zwei entscheidende Komponenten in der Abgassystem eines Fahrzeugs. Der Auspuffkrümmer ist direkt an die Zylinder des Motors angeschlossen und sammelt die von jedem Zylinder ausgestoßenen Abgase. Das Auspuffrohr nimmt diese Gase hingegen aus dem Verteiler und röstet sie aus dem Fahrzeug. Als Abgasrohrlieferant habe ich in der Tiefe und Kenntnisse darüber, wie sich diese beiden Teile verbinden, und ich bin bestrebt, diese Informationen mit Ihnen zu teilen.

Die Grundlagen des Auspuffkrümmers und des Abgasrohrs

Bevor Sie sich mit dem Verbindungsprozess befassen, ist es wichtig, die Funktionen jedes Teils zu verstehen. Der Auspuffkrümmer ist so ausgelegt, dass der hohe Druck mit hohen Temperaturabgasen aus den Motorzylindern sammelt. Es besteht normalerweise aus Gusseisen oder Edelstahl, da es extremer Hitze und Druck standhält.

Das Auspuffrohr, das je nach Fahrzeugmodell in verschiedenen Formen und Größen erhält, transportiert die Abgase vom Verteiler bis zum Rückenrohr, wo sie schließlich in die Atmosphäre freigesetzt werden. Unterwegs kann das Auspuffrohr Komponenten wie Katalysatoren und Schalldämpfer durchlaufen, um Emissionen und Rauschen zu reduzieren.

Arten von Verbindungen

Es gibt hauptsächlich drei Arten von Anschlüssen zwischen einem Abgabegrober und einem Abgasrohr: Flanschanschluss, Dichtungsbasis und geschweißter Anschluss.

Flanschverbindung

Flanschverbindungen sind der häufigste Typ in modernen Fahrzeugen. Ein Flansch ist eine flache, kreisförmige Scheibe mit Löchern um den Umfang. Der Auspuffkrümmer und das Auspuffrohr haben jeweils einen Flansch am Anschlusspunkt. Die Schrauben werden durch die Löcher in den Flanschen eingeführt und mit Nüssen angezogen. Dies erzeugt eine enge Dichtung, die Abgasleckage verhindert.

Der Vorteil einer Flanschverbindung ist die einfache Installation und Entfernung. Es ermöglicht die Wartung und den Austausch des Verteilers oder des Auspuffrohrs, ohne Teile schneiden oder schweißen zu müssen. Wenn ein Mechaniker beispielsweise ein beschädigtes Abgasrohr ersetzen muss, können sie einfach die Schrauben am Flanschanschluss lösen und das alte Rohr mit einem neuen auszutauschen.

Dichtung - Basisanschluss

In einigen Fällen wird eine Dichtung in Verbindung mit einer Flanschverbindung verwendet. Die Dichtung ist ein dünnes, flexibles Material, das häufig aus Metall, Gummi oder Verbund besteht. Es wird zwischen den beiden Flanschen platziert, um ein zusätzliches Siegel bereitzustellen. Die Dichtung füllt alle kleinen Lücken oder Unregelmäßigkeiten zwischen den Flanschen und sorgt dafür, dass die Abgase nicht entkommen.

Dichtungen sind besonders wichtig bei hohen Leistungsmotoren, bei denen die Abgase unter höherem Druck und Temperatur stehen. Sie können den extremen Bedingungen standhalten und über einen langen Zeitraum eine enge Siegel aufrechterhalten. Die Dichtungen müssen jedoch möglicherweise regelmäßig ersetzt werden, da sie sich im Laufe der Zeit abnutzen oder beschädigt werden können.

Schweißverbindung

Schweißverbindungen sind seltener, werden jedoch in einigen Anwendungen verwendet, insbesondere in benutzerdefinierten - gebauten oder hohen Leistungsfahrzeugen. In einer geschweißten Verbindung werden der Abgabemögel und das Auspuffrohr durch Schmelzen des Metalls am Anschlusspunkt zusammengefügt und verschmolzen.

Der Hauptvorteil einer geschweißten Verbindung ist ihre Stärke und Haltbarkeit. Es schafft ein dauerhaftes und luftdichtes Siegel, das hohen Drücken und Vibrationen standhalten kann. Der Nachteil ist jedoch, dass es schwierig ist, zu zerlegen. Wenn es ein Problem mit dem Verteiler oder dem Auspuffrohr gibt, muss möglicherweise die gesamte geschweißte Baugruppe ersetzt werden.

Verbindungsprozess

Der Vorgang des Anschließens eines Auspuffkrümmers an ein Abgabrohr hängt von der Art der Verbindung ab.

Für Flansch- und Dichtungsbasisverbindungen

1. Bereiten Sie die Teile vor: Reinigen Sie zunächst die Oberflächen der Flansche sowohl am Abgabegruppen als auch auf dem Auspuffrohr. Entfernen Sie Schmutz, Rost oder altes Dichtungsmaterial. Überprüfen Sie die Flansche auf Schäden oder Verzerrungen. Verwenden Sie bei Bedarf eine Datei oder ein Sandpapier, um die Oberflächen zu glätten.
2. Die Dichtung einbauen: Wenn Sie eine Dichtung verwenden, legen Sie sie vorsichtig zwischen den beiden Flanschen und richten Sie die Löcher in der Dichtung mit den Löchern in den Flanschen aus.
3. Die Teile ausrichten: Halten Sie das Auspuffrohr gegen den Abgabemögel an Ort und Stelle, um sicherzustellen, dass die Flansche ordnungsgemäß ausgerichtet sind. Setzen Sie die Schrauben durch die Löcher in den Flanschen ein und handeln Sie die Muttern.
4. Ziehen Sie die Schrauben fest: Verwenden Sie einen Drehmomentschlüssel, um die Schrauben mit dem angegebenen Drehmoment des Herstellers festzuziehen. Dies stellt sicher, dass die Verbindung dicht, aber nicht überschritten ist - angezogen, was die Flansche oder die Dichtung beschädigen könnte.

Für geschweißte Verbindungen

1. Bereiten Sie die Teile vor: Entfernen Sie ähnlich dem Flanschanschluss die Verbindungsflächen des Ableitungskrümmers und des Auspuffrohrs. Stellen Sie sicher, dass die Teile richtig ausgerichtet und zusammengeklemmt sind.
2. Die Verbindung schweißen: Verwenden Sie eine Schweißmaschine, um eine kontinuierliche Schweißnaht um den Verbindungspunkt zu erstellen. Der Schweißer muss erlebt werden und ordnungsgemäße Schweißtechniken befolgen, um eine starke und leckere Gelenk zu gewährleisten.

Bedeutung einer ordnungsgemäßen Verbindung

Eine ordnungsgemäße Verbindung zwischen dem Auspuffkrümmer und dem Abgasrohr ist aus mehreren Gründen von entscheidender Bedeutung. Erstens verhindert es Abgasleckage. Abgase enthalten schädliche Substanzen wie Kohlenmonoxid, Stickoxide und Partikel. Ein Leck kann diese Schadstoffe in die Kabine oder die Umwelt des Fahrzeugs freisetzen, ein Gesundheitsrisiko für Passagiere darstellen und zur Luftverschmutzung beitragen.

Zweitens stellt eine gute Verbindung den effizienten Betrieb der Abgasanlage sicher. Wenn ein Leck vorliegt, kann der Rückdruck in der Abgasanlage beeinträchtigt werden, was die Motorleistung und die Kraftstoffeffizienz verringern kann.

Unser Abgasrohrangebot

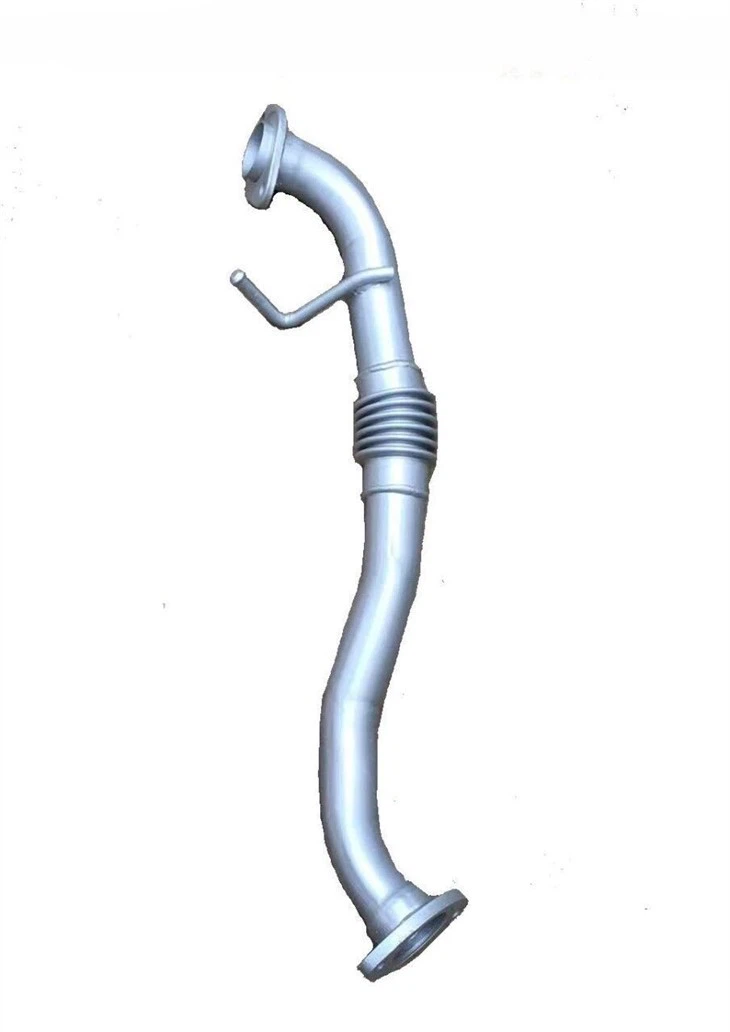

Als Abgasrohrlieferant bieten wir eine breite Palette von hochwertigen Abgasrohren für verschiedene Fahrzeugmodelle an. Zum Beispiel haben wir dasVorderpfeife für Toyota Land Cruise FZJ100AnwesendVorderpfeife für Honda Odyssey RB3, UndVorderpfeife für Toyota Coaster RZB54. Diese Rohre sind so konstruiert, dass sie perfekt in die entsprechenden Abgassiten passen und eine ordnungsgemäße und zuverlässige Verbindung gewährleisten.

Abschluss

Das Verständnis, wie sich ein Abgastkrümmer mit einem Abgasrohr verbindet, ist für Fahrzeugbesitzer, Mechaniker und alle, die sich für Automobiltechnik interessieren, unerlässlich. Egal, ob es sich um einen Flansch, eine Dichtung oder eine geschweißte Verbindung handelt, jede Methode hat ihre eigenen Vorteile und Überlegungen. Als Abgasrohrlieferant sind wir bestrebt, hochwertige Produkte bereitzustellen, die eine ordnungsgemäße Verbindung und eine optimale Leistung des Abgassystems gewährleisten. Wenn Sie Abgasrohre benötigen oder Fragen zum Verbindungsprozess haben, können Sie sich gerne für die Beschaffung und weitere Diskussionen in Verbindung setzen.

Referenzen

• Heisler, J. (2008). Kfz -Auspuffanlagen: Design, Konstruktion und Tuning. SAE International.
• Bosch Automotive Handbook (7. Ausgabe). Robert Bosch GmbH.
